大行程全自动影像测量仪ZD-D682

品牌:伟固德
型号:ZD-D682
测量行程:800mm*600mm
操作方式:摇杆控制,鼠标拖运
测量精度:≤(1.5+L/200)μm   (L为被测长度)

  大行程全自动影像量测仪

  型号:ZD-D682



此款自动影像测量仪,专为工程师,研发人员,品管人员...,简单易学,测量零件之高度,深度长度,宽度,角度,圆孔直径,距离,都可量测,测量完的数据或产品的数字照片可以在 WORD,EXCEL下轻松出报告,利用网络传输数据,存盘. 非常适合弹簧业、接点业、五金冲压业、电子、塑料、模具、及所有零件的尺寸量测

一、机器特点

机身主体采用高精密天然花岗岩,具有稳定的温度特性和抗时效变形能力,保证测量的稳定性及长期使用的刚性。 所有的光学影像测量仪均标配由本公司自行开发的 TC系列远心光学设计镜头,高性能,超低畸变,保证测量的精确度.

二、应用范围

广泛应用于机械、模具、电子、电器、航空、汽车、塑料、橡胶、钟表、齿轮、PCB线路板、菲林等行业的产品开发、设计,半成品、成品检测,零件测绘领域,大幅降低工作强度,提高工作效率。

三、技术参数

  • 整机为花岗石主体结构,非一般铸铁结构
  • 测量行程:800mm×600mm×200 (X×Y×Z)
  • 工件限高:200mm (Z)
  • 玻璃台尺寸:820 mm×620 mm
  • 示值系统:贴片高精密金属光栅尺
  • 分辨率:0.5μm
  • 示值精度:E = (2 + L/200) μm    (L单位:mm)
  • 定位精度:1um
  • 重复精度:1um
  • 传动方式:全闭环CNC控制光杆传动+双导轨
  • 马达:三轴伺服电机马达
  • 传动机构:台湾上银精密线性滑轨
  • 操作方式:遥控手柄、鼠标拖运、程序检测
  • 影像系统:高解析彩色摄影机
  • 物镜:高精度自动变倍高清镜头
  • 照明系统:透射为可调LED平行光、反射为四十八路可调LED环形光
  • 量测软件:自主开发自动版光学视觉量测软件
  • 电控系统:影像测量机控制系统
  • 工作机台:高精度花岗岩平台
  • 整机尺寸:1500 mm×1200 mm×1750 mm(L x W x H)
  • 机台承重:20kg
  • 仪器重量:1800kg
  • 电源:AC 220±5V、50Hz   使用环境:温度 20±3 ℃、湿度35%-65%

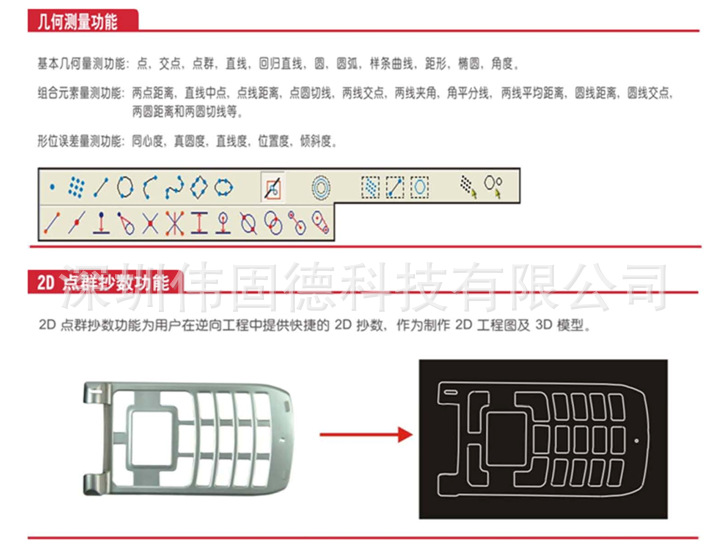

四、测量软件图简介

本公司所有的光学影像测量机均用本公司自行开发的影像测量软件。软件的设计重点是要求稳定可靠、高精确度、功能强大的同时,必须要使用简易直观、除不断的创新添加功能外,本公司时刻都不断留意业业界的最新发展,务求为用户提供功能齐全的软件。为保证软件的稳定可靠、高精确度,本公司的软件开发团队分成基础数学运算和应用功能设计两个团队,深入研究各种算法的精确度与稳定性,并在推出前严格测试软件的可靠及稳定度。
