大行程全自动影像测量仪ZD-D8102

 大行程全自动影像量测仪

  型号:ZD-D8102

此款自动影像测量仪,专为工程师,研发人员,品管人员...,简单易学,测量零件之高度,深度长度,宽度,角度,圆孔直径,距离,都可量测,测量完的数据或产品的数字照片可以在 WORD,EXCEL下轻松出报告,利用网络传输数据,存盘. 非常适合弹簧业、接点业、五金冲压业、电子、塑料、模具、及所有零件的尺寸量测

一、机器特点

机身主体采用高精密天然花岗岩，具有稳定的温度特性和抗时效变形能力，保证测量的稳定性及长期使用的刚性。 所有的光学影像测量仪均标配由本公司自行开发的 TC系列远心光学设计镜头，高性能，超低畸变，保证测量的精确度.

二、应用范围

广泛应用于机械、模具、电子、电器、航空、汽车、塑料、橡胶、钟表、齿轮、PCB线路板、菲林等行业的产品开发、设计，半成品、成品检测，零件测绘领域，大幅降低工作强度，提高工作效率。

三、技术参数

• 整机为花岗石主体结构,非一般铸铁结构
• 测量行程：1000mm×800mm×200 (X×Y×Z)
• 工件限高：200mm (Z)
• 玻璃台尺寸：1020 mm×820 mm
• 示值系统：贴片高精密金属光栅尺
• 分辨率：0.5μm
• 示值精度：E = (2 + L/200) μm    (L单位:mm)
• 定位精度：1um
• 重复精度：1um
• 传动方式：全闭环CNC控制光杆传动+双导轨
• 马达：三轴伺服电机马达
• 传动机构：台湾上银精密线性滑轨
• 操作方式：遥控手柄、鼠标拖运、程序检测
• 影像系统：高解析彩色摄影机
• 物镜：高精度自动变倍高清镜头
• 照明系统：透射为可调LED平行光、反射为四十八路可调LED环形光
• 量测软件：自主开发自动版光学视觉量测软件
• 电控系统：影像测量机控制系统
• 工作机台：高精度花岗岩平台
• 整机尺寸：1500 mm×1200 mm×1750 mm（L x W x H）
• 机台承重：20kg
• 仪器重量：2200kg
• 电源：AC 220±5V、50Hz   使用环境：温度 20±3 ℃、湿度35%-65%

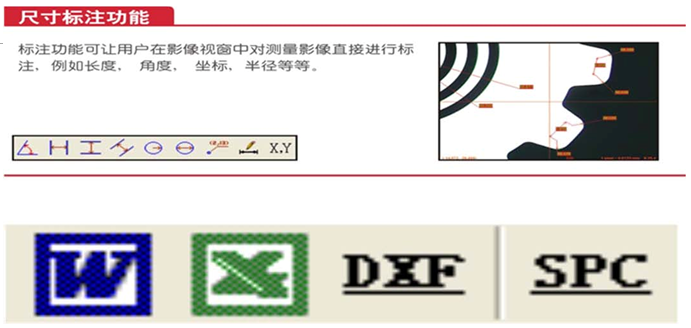

四、测量软件图简介

本公司所有的光学影像测量机均用本公司自行开发的影像测量软件。软件的设计重点是要求稳定可靠、高精确度、功能强大的同时，必须要使用简易直观、除不断的创新添加功能外，本公司时刻都不断留意业业界的最新发展，务求为用户提供功能齐全的软件。为保证软件的稳定可靠、高精确度，本公司的软件开发团队分成基础数学运算和应用功能设计两个团队，深入研究各种算法的精确度与稳定性，并在推出前严格测试软件的可靠及稳定度。

恳请注意：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。
