全自动三座标测量机

型号:XCite 575

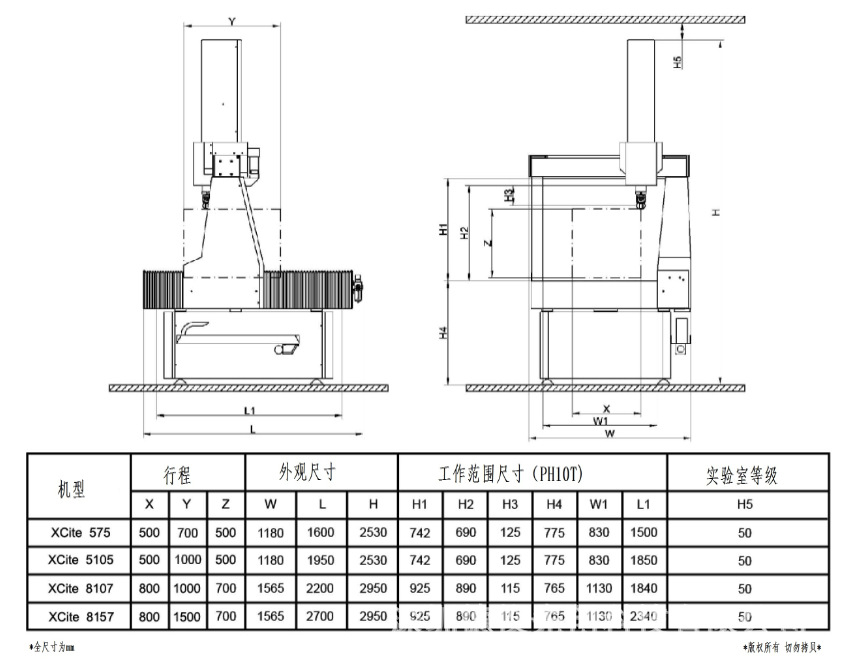

测量行程:500mm*700mm*500mm
测量精度:1.8~2.6+L/300(um)(mm)

德国温泽XCite 575全自动三座标测量机


XCite 技术规

  • 高性价比与简洁的设计
  • 搭配三轴高性能控制器
  • 搭载高效能直流伺服电机
  • 配备多功能控制摇杆

●严格按照国际标准(ISO)设计
● 国际标准微孔送风恒温恒湿车间装配
●按照国际标准工艺和规范制造机器
●无内应力变化的材料做导轨,保证精度的长期稳定性
●Z轴按PHP10T+TP20设计的安全距离
●独特的巨型导轨设计及环抱式一体化的滑架设计
●FEM有限元的静态和动态分析,保证了机器结构的最大优化...

技术特点/Technical features:

1.源自德国的技术和制造工艺…

Technology and manufacturing techniques are all originated from Germany

FEM有限元的静态和动态分析,保证了机器结构的最优化

 With the static and dynamic analysis conducted by the Finite Element Method,

 the machine structure could be optimized…

高精度手工研磨三轴导轨保证了出色的长期稳定性

Long term stability is achieved via high precision and hand lapping guide rail of three axis …

工作台,横梁和Z轴均采用天然黑色花岗岩,保证了各轴具有相同的热力性能

Working table, beam and Z axis all adopts natural black granite, thus ensures equal thermal performances among all axes

各轴均采用自清洁气浮导轨,保证了无磨损和流畅的操作

Clean air bearing guide rail is used in each axis, thus ensures friction free and smooth operation

采用预应力环抱式气浮轴承结构,Y轴导轨与工作台是一体结构

Prestress wrap-around air bearing is being adopted; Y axis guide rail integrated with the working table

无内应力变化的材料做导轨,保证精度的长期稳定性

 Guide rail made from material without internal stress, thus guarantee a long term stability of accuracy …

国际标准微孔送风恒温恒湿车间装配                                                                                               Machine assembles in international standard workshop with microporous air supply & constant temperature and humidity

机器具有安全保护功能,保证了Z轴在突然下降到最底端时,测头不会碰到工作台而损坏                               Machine has safety protection function, thus ensures the probe won’t touch the working table when Z axis drop suddenly to the bottom

特别设计的Z轴前端保护功能,使Z轴在突然断气和通气时不至于下落,保证了机器的安全性Y轴和横梁装有保护罩

Specially designed front end of Z-axis prevents it drop down when the air source being cut off or ventilate again, thus increase the machine safety. Protective covers are equipped in Y-axis and the beam.

对称的轴承设计,在减少壁厚的同时,使工作温度变化时的热膨胀变形最佳化

The symmetrical bearing design optimizes thermal deformation while reduce the wall thickness

2.德国 Wenzel 3轴CNC 控制系统

Wenzel CNC Controller System for 3 axis from Germany

undefined

3CNC控制系统让测量机可实现工件全自动测量功能并精确执行三轴的移动矢量和移动位置指令以使行程最佳及减少测量时间并确保测量机在自动测量和操纵盒操作两种状态下都能触测后退回。

The machine control system for 3 axis allows for a fully automated testing of workpiece, and precisely carry out commands of motion vector and move location for three axes, thus optimize travel and reducing measuring time; automatic probe retraction after probing apply also with joystick operation.

与测量机直接相连的CNC控制系统和电脑系统控制柜。

Computer trolley with the CNC control and counter cards/adapter; electronics for direct connection to the measuring machines.

3.德国 Wenzel 控制器手柄/ Wenzel Control Panel from Germany

undefined

多功能的三坐标控制手柄

Multi functional and comprehensive CMM operation unit

-         敏捷的运动、人机互动

Agile movement & good man-machine interaction

-         精准控制、高灵敏度

Precise control & high sensitivity

-         易于操作、符合人体工学的多功能操作杆

Easy operation & multi functional joystick that conforms to ergonomics

-         无级变速调节旋钮,有利于程序测量过程中的速度控制

The adjustment knob is easier to control the speed during measurement

-         方便的快/慢速度切换模式,可提高手动测量的效率

Fast-slow change-over improves the manual measurement efficiency

-         XYZ三轴可相互切换,便于操作;带有急停键

Convertible among three axes, easy for operation & with emergency button

-         无操作可定时锁定操纵手柄,防止意外碰撞

Auto lock when there’s no operation on it & prevent accident collision

-         兼具鼠标功能来操作软件,提高测量效率

Mouse emulation for cursor control of measurements, thus improves measurement efficiency

-         指示灯可显示当前模式

Indicator showing current mode of operation (CNC or joystick)

4.德国Wenzel Open DMIS-DMIS介绍

undefined

OpenDMIS向您呈现的是一个真正独一无二与创新的用户界面它结合了令人印象深刻的功能动态用户界面,易于操作,

OpenDMIS涵盖下一代三坐标测量机软件产品所有必需的专业用户功能,而无需长时间的培训与曲线的学习。

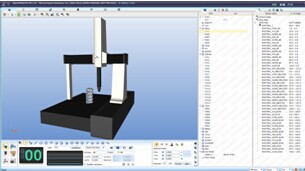

QQ图片20141016115046           QQ图片20141016115041

●全中文界面;面向对象的编程方式,支持图形镜像功能,测头管理功能,可动态选择多种测针,动态CMM模型,支持测量机和测头的模拟和RENISHAW测头图形库。

 ●形位公差的计算,包括直线度、平面度、圆度、圆柱度、垂直度、倾斜度、平行度、位置度、对称度、同心度等等;几何元素的测量,包括点、线、面、圆、球、圆柱、圆锥等等;

 IGES文件的数据输出,CAD 名义数据定义、ASCII 文本数据输入、符合公差定义的轮廓分析。

 ●三维CAD数模导入、再现实体或线架模型、DMISSTEP文件导入导出、测量结果的IGES文件输出,支持逆向工程

 ●支持传统的数据输出报告、图形化检测报告、图形数据附注、数据标签输出等多种输出方式;

 ●工件坐标系管理,指定基准面(轴)即可生成工件坐标系,并可实现坐标系平移、旋转及迪卡尔坐标和极坐标的相互转换,支持3-2-1找正。

高效的测量、DMIS程序、执行、输出报告

undefined

●自动识别被测元素的类型及特征,并快速产生元素的几何图形基于对象的测量:能自动识别CAD理论元素,利用理论元素驱动测量机测量,真正实现了鼠标即点即采,即点即测的效果。

 ●采用更加友好、简洁的用户界面,具有直观、可视性强、易操作等特点。没有复杂的弹出窗口,避免了屏幕拥堵现象。

 ●完全的拖放式输入,简化了操作流程,从测量、构造、到最终输出报告,都只需简单地拖动鼠标便可快速完成。

 ●自学习程序功能,能快速产生工件测量的可执行DMIS程序,无需用户具备编程能力就能快速完成复杂工件的测量

1.基于对象的测量

                  2.拖放式输入

                   3.简洁的用户界面


undefined                    undefined             undefined

4.快速创建测量点

                 5.在线助手

                 6.自学习DMIS程序

undefined            undefined            undefined
图形化的机器模型、测头库、测量全过程、输出等

100%图形化,真正的虚拟仿真。从建立机器模型、创建测头、更换探头角度,检验测头、测量全过程、被测元素、输出报告等均实现可视化。

 ●支持Renishaw公司测头库中的所有测座、加长杆、测头,能满足不同用户的测量需求。

 ●支持移动桥式、悬臂式、水平臂式、立柱式等各种测量机型号。

 ●图形化显示构建测座、加长杆、测针的过程。测头的自动校验、更换角度,以及测量元素的全过程也都100%图形化。

 ●支持传统的输出报告、Excel表格输出报告、图文并茂的输出报告、用户自定制的输出报告、SPC统计图等。

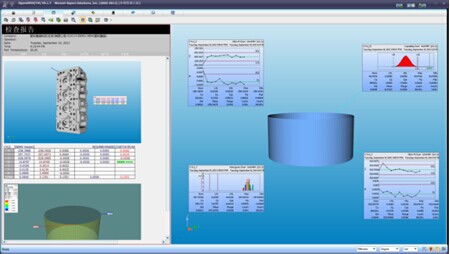

 ●测量全过程可视化 图形化的报告、SPC统计图

undefined       undefined

undefined       undefined

强大的CADDMIS、路径仿真、防碰撞检验等功能CNC机型功能

●实现与CAD数据的无缝连接、支持igesstep格式的CAD数据导入导出,CAD数模实体和线框再现、CAD数模分层与着色,多个CAD数模导入、CAD数模镜像、CAD数模的理论元素自动识别,支持点云数据的处理。

●内置DMIS浏览器、支持DMIS5.0编程格式、同时支持脱机和联机两种状态、支持脱机编程、DMIS格式文件的导入导出。

●对测量路径进行仿真,使用户清楚地了解机器运动的全过程及运动路径,并及时对程序进行修改,从而避免联机测量时出错或发生碰撞。

●独特的防碰撞检验功能,能快速计算出防碰撞检测路径,使测头自动避开被测工件,防止测头与工件发生碰撞。

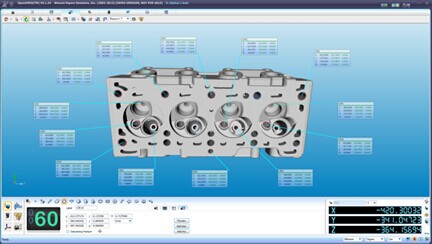

●强大的CAD功能、点云

undefined

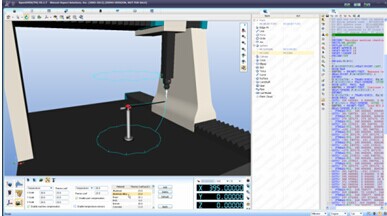

●测头路径仿真

         ●防碰撞检验



  undefined                        undefined
