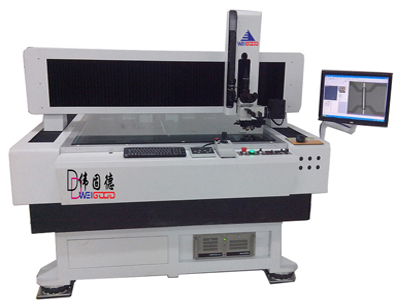

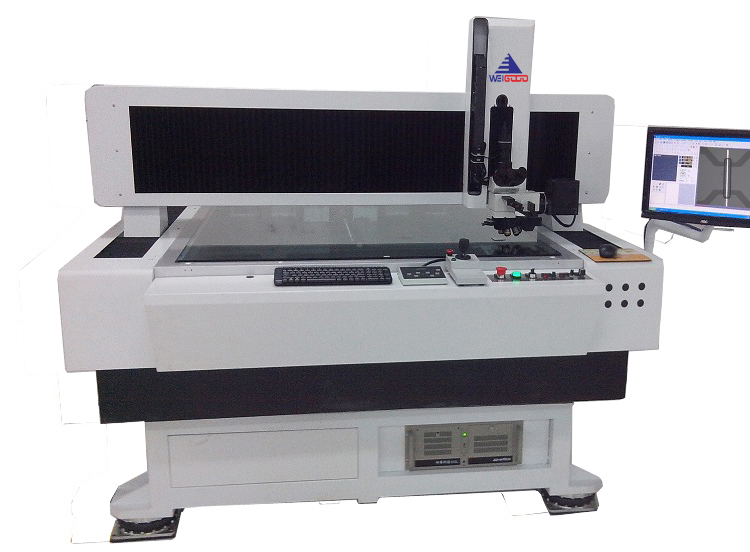

全自动大行程DIC显微镜

一、设备概要

影像量测着重于精准度，我司采用花岗岩本体结构，克服环境震动问题，可解决高倍率解析时的震动问题，人性化计算机量测模式，长久以来，作业者需花费时间进行量测点位观察，伟固德专为使用者设计完美机型，使操作更便利、量测更迅速。

二、机台功能:

• 专线、全贴合、AIO、FQC和OQC用于首件、巡检和出货的尺寸检验。
• 量测贴合后位移距离
• 外型边宽,丝印边宽等尺寸
• ITO线观察测量
• Cell/ACF模组，ITO镀膜、ITO线
• 标志对位量测
• 导电粒子的形状观察、导电粒子计数
• 新型测量显微镜。主要用于生产车间、计量检测室的产品零件尺寸检测。
• 该机种广泛采用LED照明，仪器X,Y,Z 3轴精度可达2μm
• 根据升降机构、物镜，以及对焦机构的选择不同，有多种型号可供用户选择。
• 搭配日本奥林巴斯原装进口光路

三、机台规格参数

• X,Y,Z轴测量分辨率：0.1μm
• 跨距X,Y轴测量精度：（1.5+L/150）μm
• 重复性精度＜0.002mm
• 对焦方式：全自动
• 300万像素高分辨率专用彩色CCD摄影机
• 具备完整量测功能，量测之数据可存盘并随时呼出计算
• 提供完整几何公差计算
• 影像直接显示器显示观察，影像可直接量测并存档
• 点、线、圆、弧皆可多点测定，偏差图形显示
• 超强影像寻边及自动去毛边功能，使量测过程更轻松、准确
• 提供强大的线性与非线性补偿表，保证机台精度更高
• 量测数据可连接至EXCEL进行编修
• 图形区可存DXF、IGES档，是CAD逆向工程的最佳利器
• 可自由设定计算单位：公、英制
• 可切换各种坐标系
• 角度计算单位：十进制或60进制

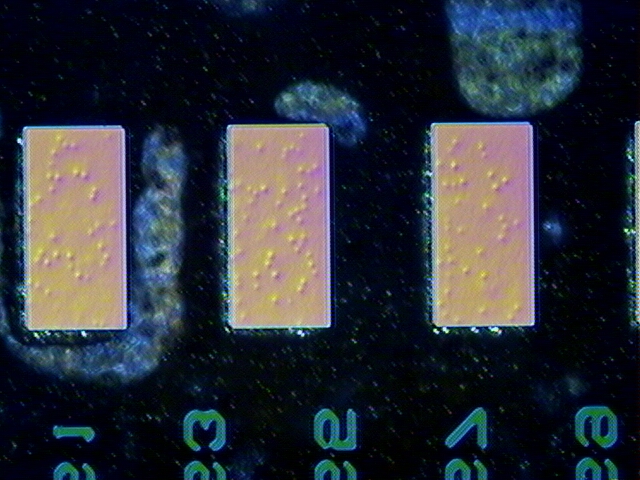

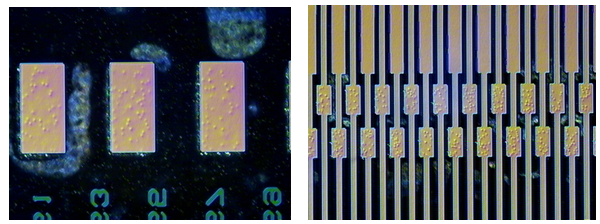

四、效果图

恳请注意：因市场发展和产品开发的需要，本产品资料中有关内容可能会根据实际情况随时更新或修改，恕不另行通知，不便之处敬请谅解。
